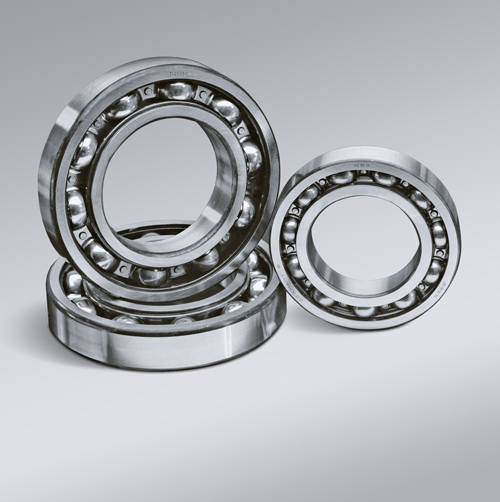

深沟球轴承
NSK备有品种繁多的深沟球轴承。深沟球轴承也是轴承中最普通的种类,被应用于很多领域。

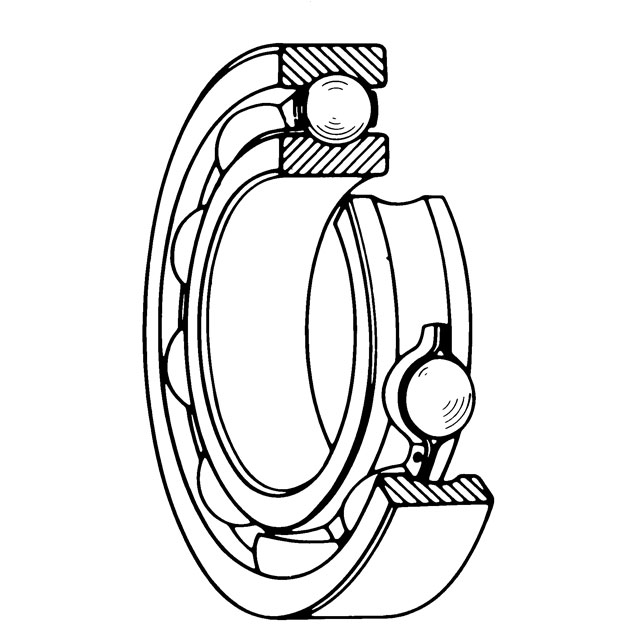

单列深沟球轴承

单列深沟球轴承

单列深沟球轴承,是滚动轴承中最具有代表性的结构,用途广泛。除承受径向负荷之外,还可以承受二个方向的轴向负荷。摩擦力矩小,最适用于要求高速旋转,低噪音,低振动之用途。这种轴承,除开放式之外,还有加钢板防尘盖的轴承,加橡胶密封圈的轴承,或者在外圈外径上附有止动环的轴承。一般多采用钢板冲压保持架。深沟球轴承, 大尺寸的轴承则使用铜合金车制保持架。用于高速旋转时,也使用车制保持架。

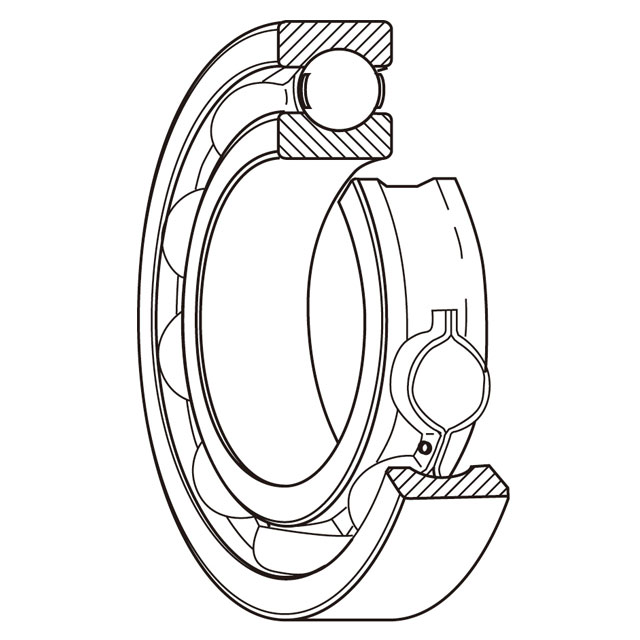

小型及微型球轴承

小型及微型球轴承

微型和仪器用球轴承分两个基本类型:深沟球轴承和角接触球轴承。深沟球轴承又可根据详细设计进一步分为下列五种类型:标准型、凸缘外圈型、宽内圈型、外圈或内圈的径向厚度比普通轴承宽度大得多的扩展型、其内外两圈径向都非常薄的薄型。深沟球轴承也可按密封或防尘的形式分为“开放型”、“防尘盖型”及“密封圏型”。
满球轴承

满球轴承

满球轴承,由于在内圈及外圈上设计了填球口,可比深沟球轴承多装球。因为有填球口,所以不适于轴向负荷大的用途。BL2型及BL3型轴承,与62型及63型的单列深沟球轴承主要尺寸相同。除开放型外,也有钢板防尘盖ZZ型。另外,使用轴承时,尽可能将外圈的填球口位置作为非载荷圈。保持架为冲压保持架。
磁电机球轴承

磁电机球轴承

内圈沟比深沟球承略浅一些,无挡边侧的外圈内径从外圈的沟底呈圆柱面,外圈可以分离,便于轴承安装。通常,将2 个轴承对置使用。这种轴承是内径为4-20mm的小型轴承。主要用于小型发电机,回转仪,计量仪器等。一般采用铜合金冲压保持架。

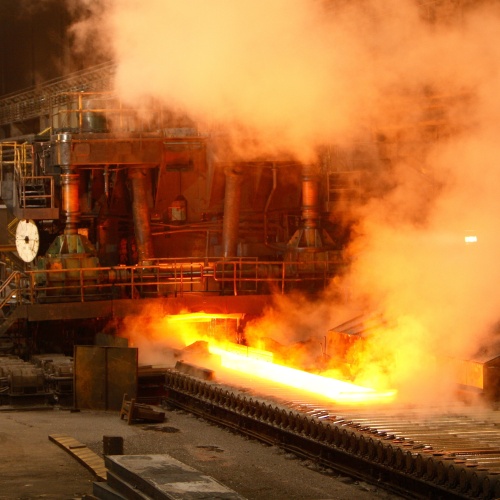

冶金设备

冶金设备

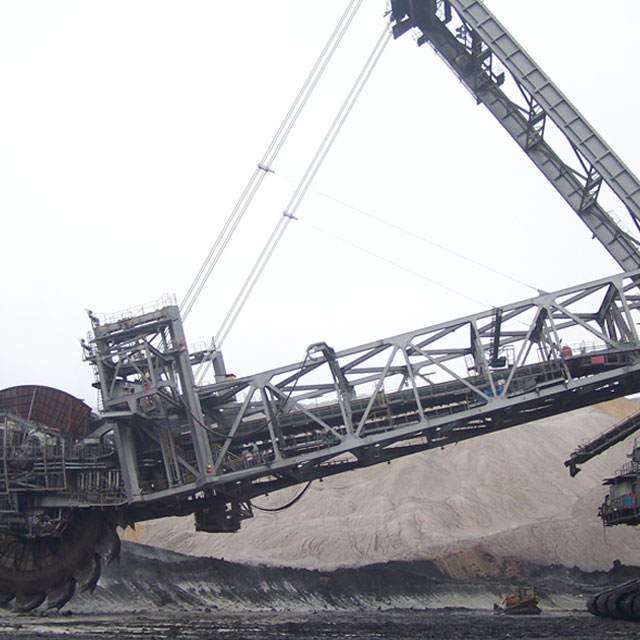

矿山机械・工程机械

矿山机械・工程机械

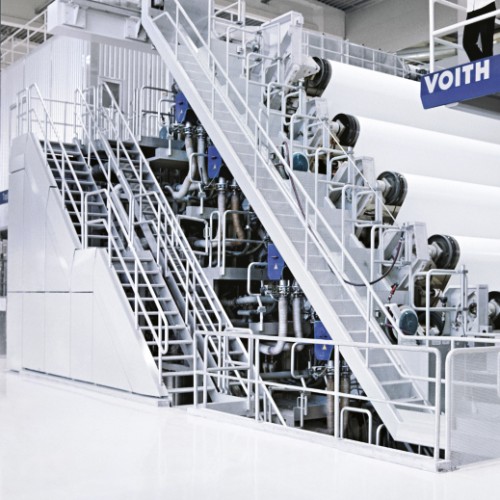

造纸机械

造纸机械

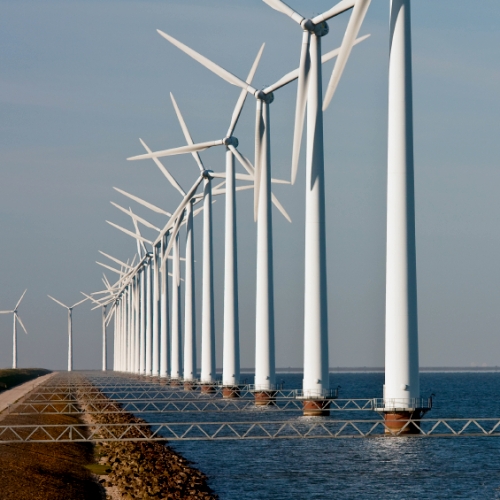

风力发电机

风力发电机

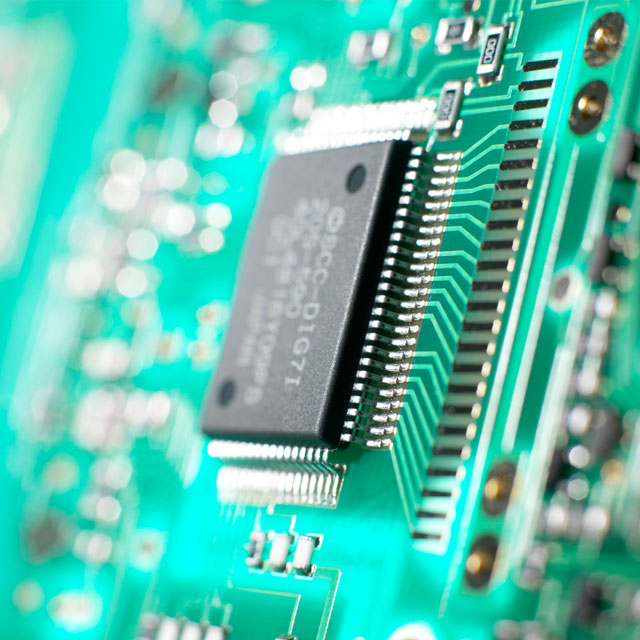

半导体

半导体

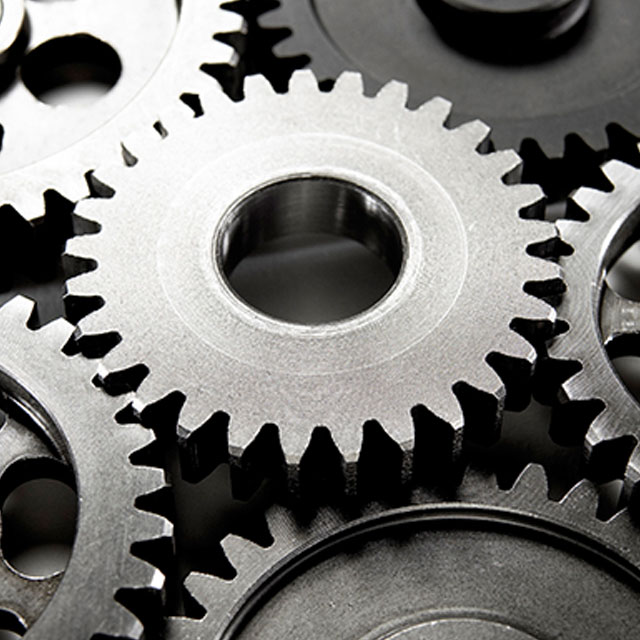

齿轮装置

齿轮装置

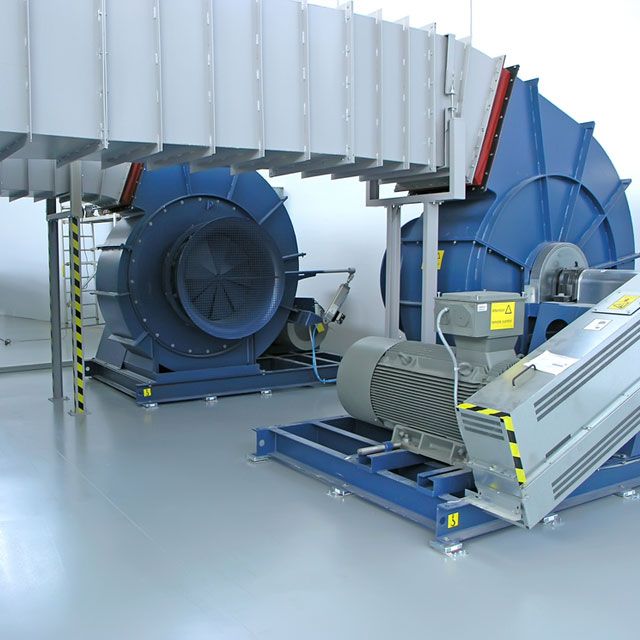

电动机(电机)

电动机(电机)

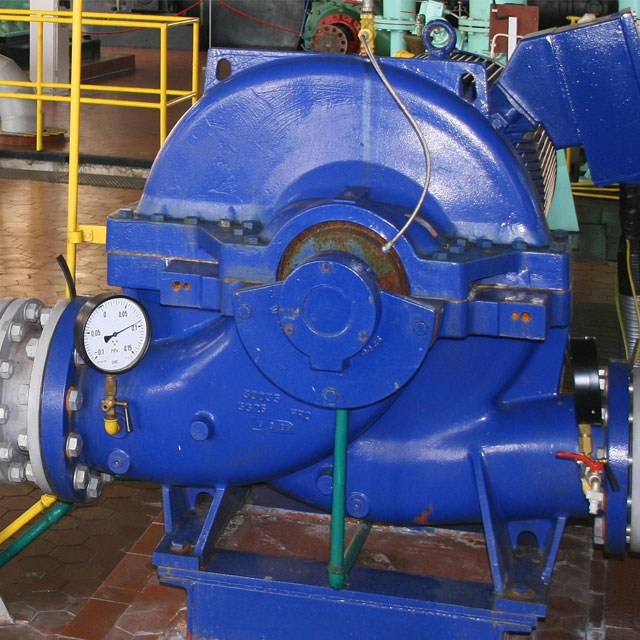

泵及压缩机

泵及压缩机

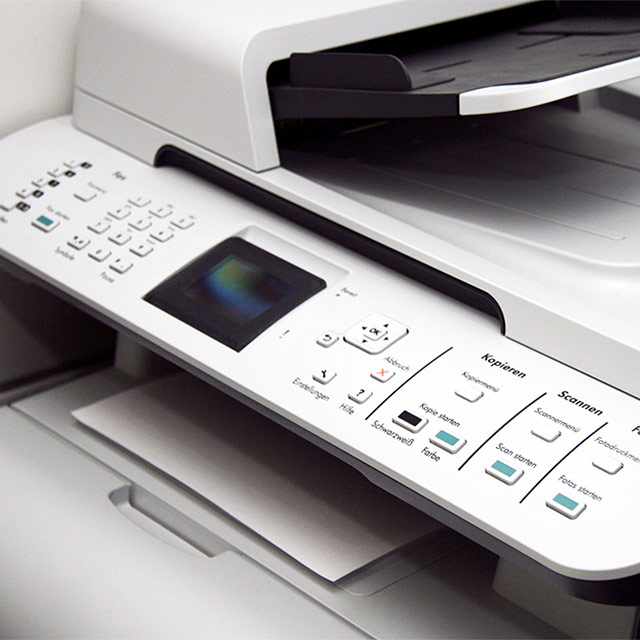

办公设备

办公设备

注塑机

注塑机

摩托车

摩托车

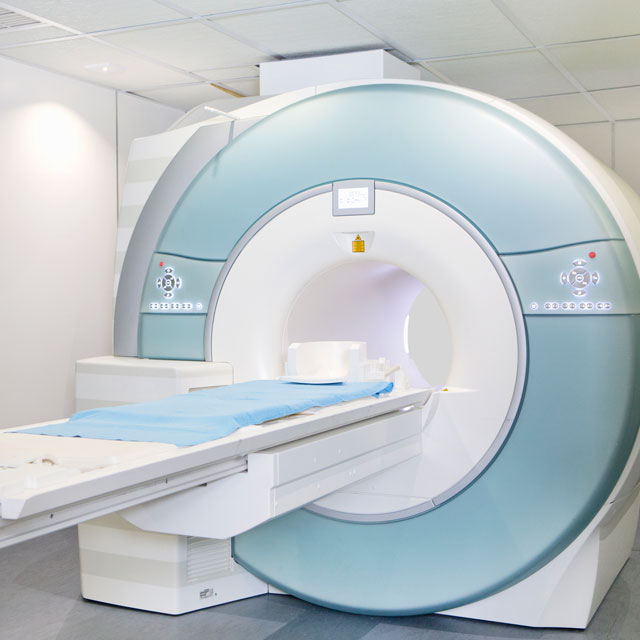

医疗器械

医疗器械

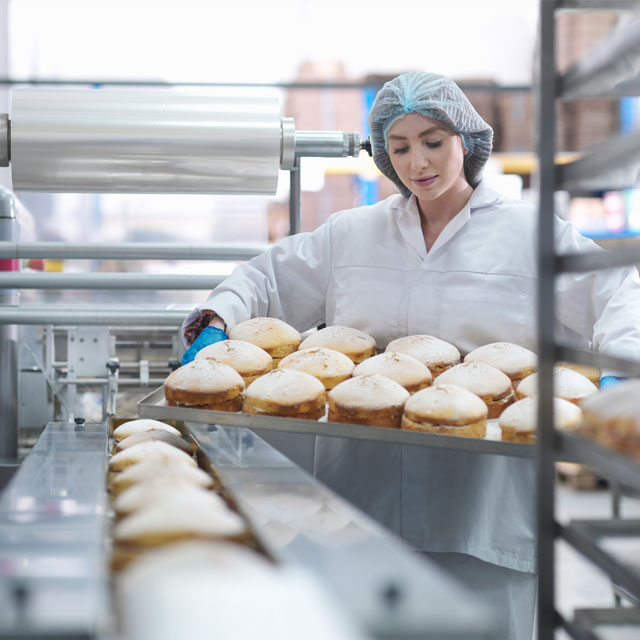

食品设备
