- 提高机械的工作效率。
- 延长机械的使用寿命。
- 防止咬粘,减少机械故障。
NSK自1916年在日本开始生产轴承以来,一直为各行业的发展做出贡献。
现在,NSK作为综合轴承厂家,在广泛的领域满足用户的各种需求。
下面,简单介绍一下有关轴承的知识。
轴承,其实就在我们身边,而且用量惊人。
以汽车为例,一辆汽车中一般要使用100到150个轴承,如果没有轴承,车轮将咯咯作响,变速箱的齿轮无法啮合,汽车将无法行驶。
不仅汽车,铁道车辆、飞机、洗衣机、电冰箱、空调、吸尘器、复印机、电脑,甚至飞行于遥远太空中的人造卫星上,都有轴承的身影。轴承在提高机械运行效率及节能方面发挥了重要作用。令人遗憾的是,由于轴承是在机械内部悄无声息的运转,大家很少有机会能直接看到轴承的真面目。但轴承确实是维持机械稳定发挥功效的重要零件。
轴承的英文是“Bearing”,“Bear”有支承、承受的含义。在日语中,轴承被写作“轴受”,这是因为轴承是用来支承旋转的轴的,即取“支承旋转轴”的含义。
![滚动轴承(Rolling Bearing)](img/top/thumb_function_01.jpg)
滚动轴承(Rolling Bearing)
球轴承

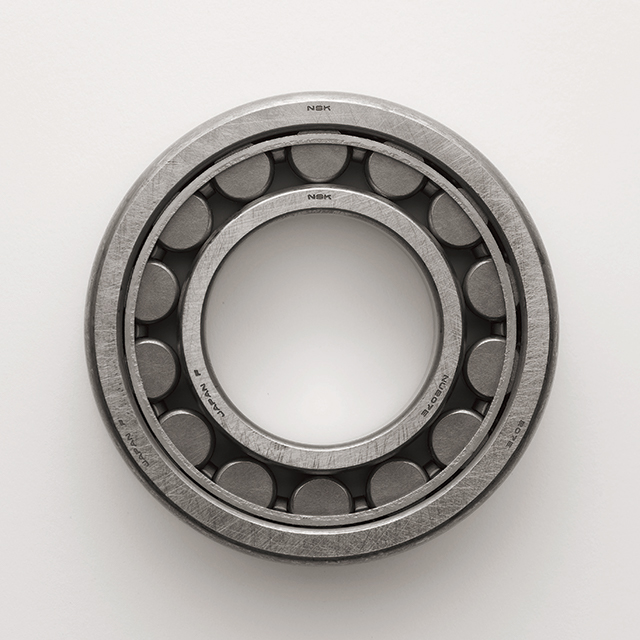

![滚动轴承(Rolling Bearing)](img/top/thumb_function_02.jpg)
滚动轴承(Rolling Bearing)
滚子轴承
上面照片所示轴承,为最基本的“滚动轴承(Rolling Bearing)”。
“滚动轴承”的基本结构很简单,由四个零件构成。

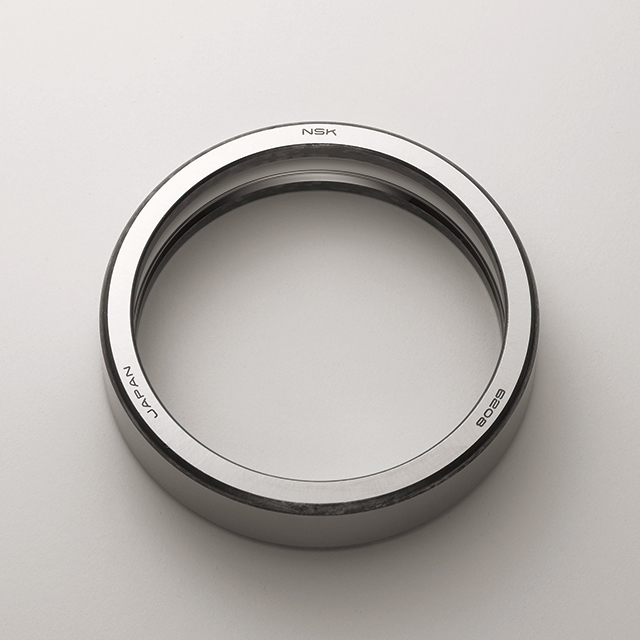

![外圈](img/top/thumb_function_03.jpg)
外圈
外侧的大圈
![内圈](img/top/thumb_function_04.jpg)
内圈
内侧的小圈

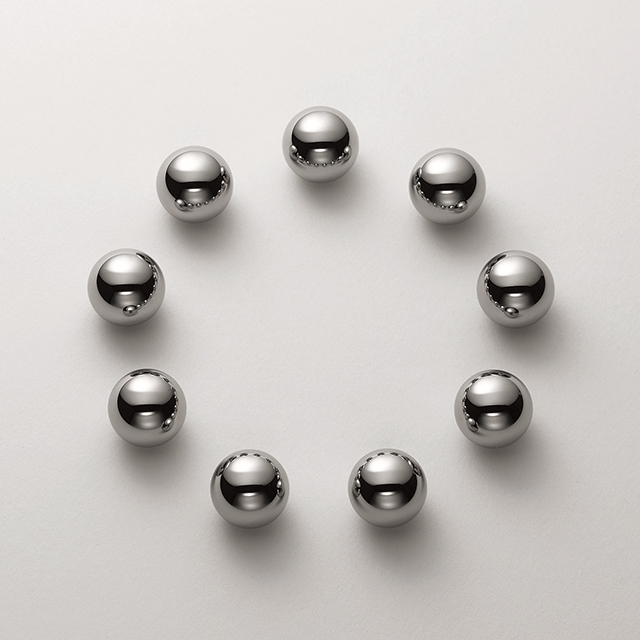

![滚动体](img/top/thumb_function_05.jpg)
滚动体
外圈与内圈之间的数个球或滚子

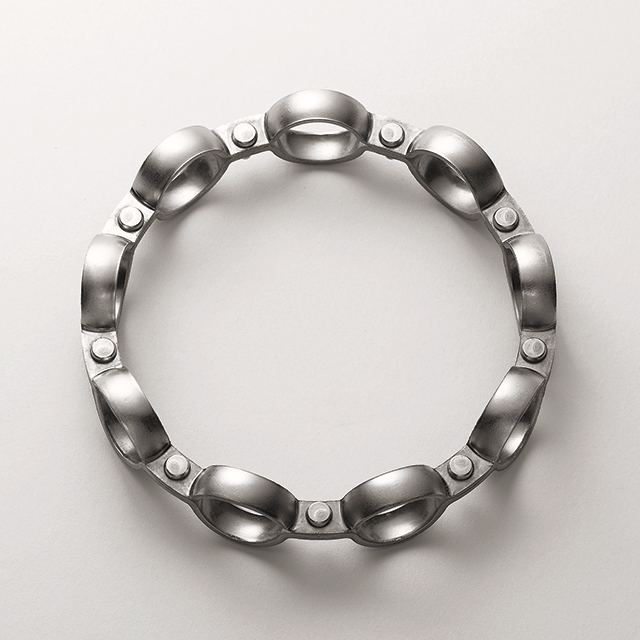

![保持架](img/top/thumb_function_06.jpg)
保持架
滚动体的定位零件
![history](img/top/img_history_01.jpg)
公元前8世纪左右的,古美索不达米亚人已经懂得利用现代滚动轴承的基本原理。下面的图画,来源于美索不达米亚浮雕。
其后,中世纪的天才画家达芬奇设计出了与近代轴承结构非常相近的滚动轴承,而18世纪工业革命中诞生的机械文明,促进了轴承的发展。
1916年,日本精工(NSK)在日本率先生产出第一套滚动轴承,而日本的轴承技术取得巨大进步,则是在二战以后。从1955年开始,洗衣机、电冰箱、空调等家电产品以及家用轿车逐步普及。这时,日本人对家电产品提出的一项重要性能指标就是“静音”。而此时,国外公司并不重视轴承的“静音”性能。因此,日本的轴承公司就以“制造世界上最静音的轴承”作为产品研发目标。最后的结果是,具有卓越静音性能的日本轴承开始出口到欧美地区。其后,日本轴承又具备了良好的“耐久性”。
轴承的规格,由ISO(国际标准化组织)制定了国际标准,日本轴承以其“高性能、高品质”的特点,深受全球用户的喜爱。目前,日本每年生产轴承约30亿套,其中40%以上为汽车用轴承,近30%出口海外。
轴承作为一个全球化的产品,其发展往往要超越时代的要求,今后仍要不断进行降低摩擦的研究,同时,在轻量化、小型化、长寿命以及节能环保各方面,不断迎接新的挑战。
几乎所有的机械设备中都装有轴承,为满足不同的用途及使用要求,轴承在不断的发展进步。

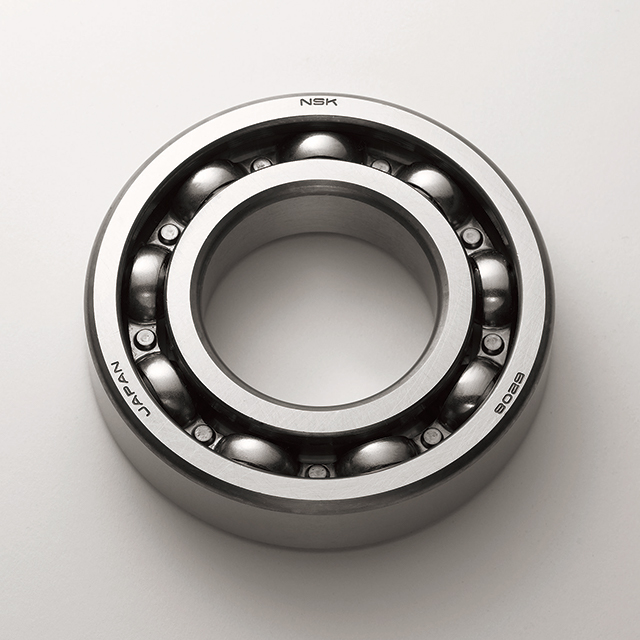

![深沟球轴承](img/top/thumb_types_01.jpg)
深沟球轴承
1. 用途最广泛的轴承。

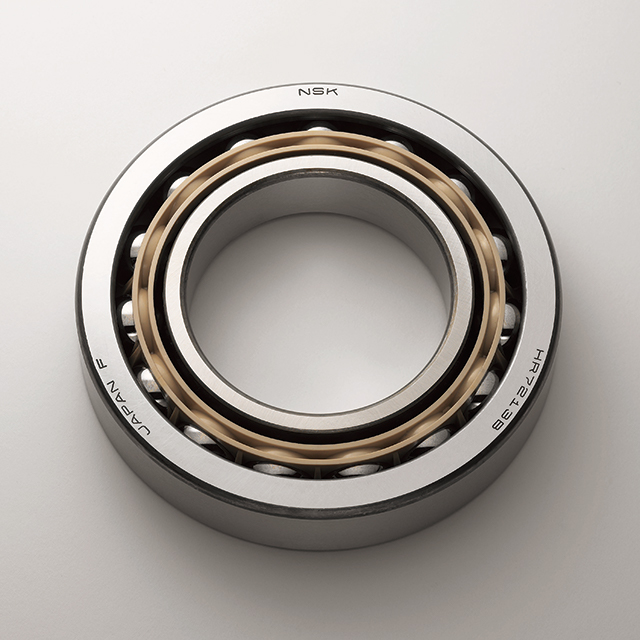

![角接触球轴承](img/top/thumb_types_02.jpg)
角接触球轴承
2.滚动体与内外圈之间形成了一定的接触角(Contact Angle),可以同时承受径向和轴向载荷。
![推力球轴承](img/top/thumb_types_03.jpg)
推力球轴承
3. 轴向承载能力强,适合于承受重载荷。
![圆柱滚子轴承](img/top/thumb_types_04.jpg)
圆柱滚子轴承
4. 滚动体为“圆柱滚子”。

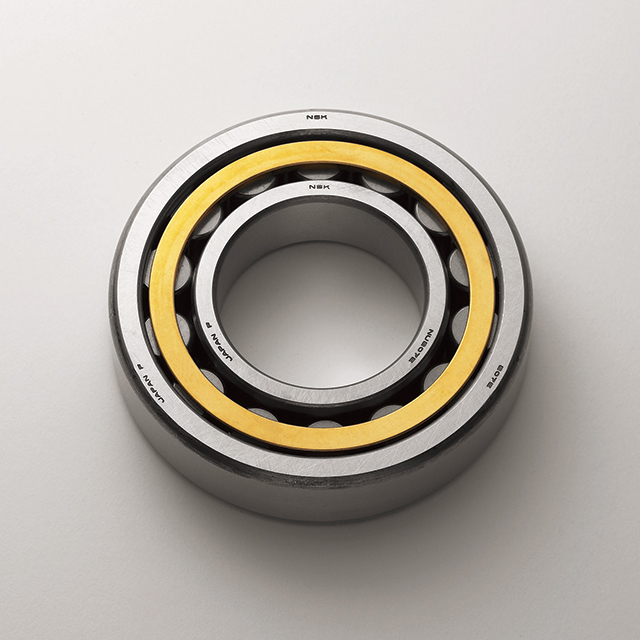

![圆柱滚子轴承](img/top/thumb_types_05.jpg)
圆柱滚子轴承
5. 这也是“圆柱滚子”轴承,只是与“4”中轴承相比,保持架的形状不同。

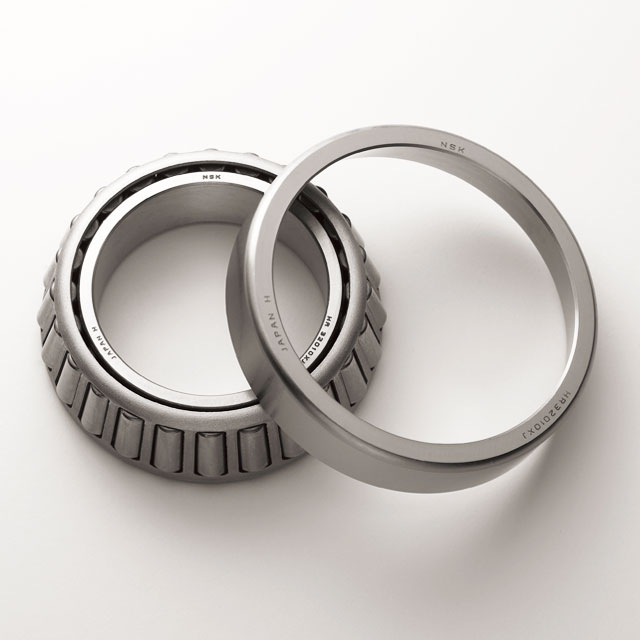

![圆锥滚子轴承](img/top/thumb_types_06.jpg)
圆锥滚子轴承
6. 滚动体为“圆锥滚子”即滚子一端的直径较小,可同时承受径向和轴向载荷。
![调心滚子轴承](img/top/thumb_types_07.jpg)
调心滚子轴承
7. 这种轴承,具有调整运转过程中,内外圈间微小偏心的功能。
![推力滚针轴承](img/top/thumb_types_08.jpg)
推力滚针轴承
8. 要保持汽车内环境舒适,空调必不可少,这是空调压缩机等使用的轴承。

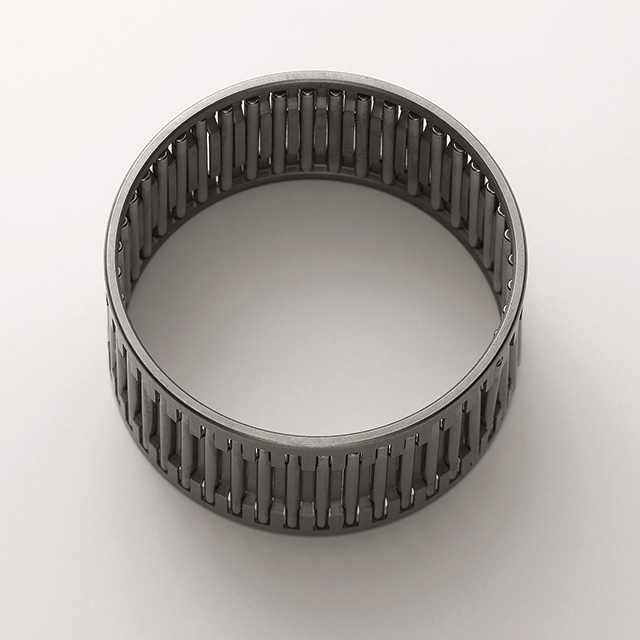

![滚针和保持架组件](img/top/thumb_types_09.jpg)
滚针和保持架组件
9. 汽车的手动变速器等所使用的轴承种类之一。要求具有良好的耐久性能。

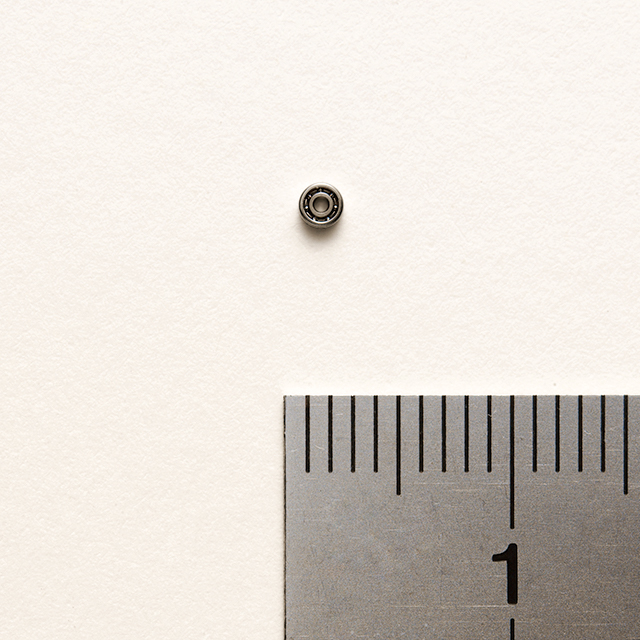

尺寸从2毫米到6米
![尺寸从2毫米到6米](img/top/thumb_amazing_01.jpg)

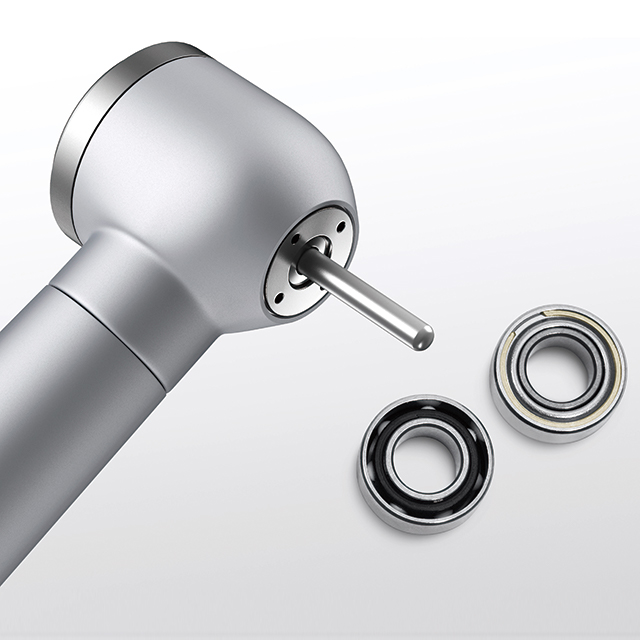

每分钟40万转
![每分钟40万转](img/top/thumb_amazing_02.jpg)
钢球转速每秒160米
国际航线客机的喷气发动机V2500用主轴轴承,其滚动体的滚动速度达每秒160米,相当于时速580公里。正是由于使用了高性能高速轴承,发动机才能长期安全运转,将乘客安全地送往世界各地。
100纳米以下的振幅
“机械的精度取决于轴承的旋转精度”,这毫不夸张。旋转轴的两端由两个轴承支撑,如果轴心的晃动大,则机械性能无法提高。采用超精密轴承的电脑外存设备即“硬盘”,其轴心的振幅不到100纳米(1纳米=1/1000000毫米)。而达到如此超高精度的关键,是“钢球”、“滚子”等滚动体的精度。
在太空可工作15年
宇宙开发也离不开轴承。天气预报、卫星广播电视信号、汽车卫星定位信息等,都由绕地球飞行的人造卫星提供。卫星上装有保持卫星姿态和航向的陀螺仪,陀螺仪内装有超精密轴承。这种轴承,可在太空中连续工作15年。
零下253度至零上500度的世界
宇航火箭的液体燃料泵中的轴承,是使用温度最低的轴承。这种轴承在零下253℃的液态氢中工作。而在高温环境中使用的轴承,以医疗用CT扫描仪内的专用高性能轴承为典型代表。在温度高达300至500℃的X射线真空管中,轴承也能持续运转,为保障我们的健康而发挥作用。
最后,介绍一下有关轴承发展所面临的课题。
1.首先,是更“节能”。机械越小,构成机械的零部件也就越小。而且,机械越小、越精密,则微小的摩擦都可能引发故障。另外,从全球规模来看,不论机械如何小,能量损失的总量也是相当大的。因此,为了更加节能,轴承也必须朝进一步降低摩擦的方向发展。
2.其次,是更“环保”。轴承置于机械内,还可起到减少汽车等的废气排放的作用,从而达到环保效果。另外,大部分轴承由不含有害化学物质的钢铁材料制成,因此,可被循环再利用,且冶炼工艺相对简单,因此,轴承是非常好的可再生及再利用的产品。
3.第三,是更舒适。制造机械的目的,是使人类的生活更加舒适。以前机械主要是用于提高生产效率,今后,在教育、医疗、娱乐等社会生活和个人生活中,机械将发挥更大的作用。为此,将会对轴承的功能和用途提出新的更高的要求。以上列举的三个课题,是NSK为了“人类与地球”的和谐相处而长期致力研究开发的工作,也是NSK今后将一如既往不断深入研究的工作。
在此列举出以上三个课题,NSK为了“人类与地球”今后仍将继续致力于研究开发工作。
